Popis

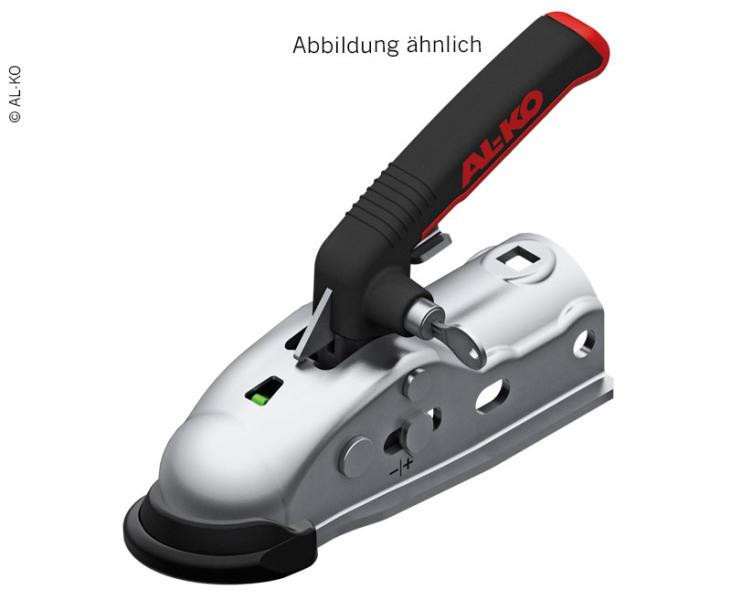

Spojka je již v sériovém provedení osazena měkkou ochrannou koncovkou Soft-Dock, jež spolehlivě chrání nárazník tažného vozidla před nechtěným poškrábáním a zároveň slouží jako účinný chránič holení při manipulaci.Hlavní přednosti:• Spolehlivá nosnost dimenzovaná pro brzděné přívěsy a obytné karavany až do 1600 kg.• Optický bezpečnostní indikátor poskytující okamžitou vizuální kontrolu správného zacvaknutí na kouli.• Přehledný ukazatel opotřebení včas varující před mezním opotřebením třecích ploch či tažného čepu.• Integrovaný pryžový návlek Soft-Dock chránící lak nárazníku auta a nohy obsluhy před nárazem.• Flexibilní montážní vrtání umožňující horizontální i křížové šroubové spojení k tažné tyči.• Prvotřídní německá kvalita a precizní zpracování renomovaného výrobce podvozkové techniky AL-KO.Technické specifikace a parametryTyp produktuKulová tažná spojka přívěsu (Zugkugelkupplung)Značka / výrobceAL-KOModelová řadaAK 161 OptimaMaximální povolená hmotnost přívěsu1600 kg (pro brzděné přívěsy)Připojení k oji (průměr tyče B)Ø 50 mm (kruhová trubka)Provedení montážních otvorůHorizontální i křížové vrtání (horiz. / kreuz.)Rozteč upevňovacích otvorů (A)Odstup vrtání cca 30–50 mm dle konfigurace šroubeníTažná kouleStandardní koule ISO 50 (Ø 50 mm)Integrovaná ochranaMěkký návlek Soft-Dock na přední části rukojetiIndikátory stavuBezpečnostní ukazatel zacvaknutí a ukazatel opotřebeníMateriálové provedeníVysokopevnostní lisovaná ocel s galvanickým pozinkovánímKategorie díluPříslušenství pro karavany a přívěsy, tažné klouby, zabezpečení ojeVyužitíBezpečné spojení tažného vozidla s brzděným nákladním přívěsem nebo karavanemRozsah dodávky:• 1× Bezpečnostní tažná kulová spojka AL-KO AK 161 Optima (pro oj Ø 50 mm)• 1× Ochranný návlek AL-KO Soft-Dock(Upozornění: Upevňovací šrouby s maticemi, vložka zámku proti krádeži ani nájezdová brzda nejsou součástí dodávky.)Doporučení k instalaci a údržbě:• Montáž na tlumič nájezdové brzdy: Při demontáži starého kloubu použijte montážní kolík pro zajištění vnitřního tlumiče nájezdové brzdy na zadním šroubu, aby se tlumič nezasunul hluboko do tažné trubky.• Spojovací materiál: K připevnění použijte výhradně pevnostní šrouby třídy 8.8 s novými samojistnými maticemi a dotáhněte je momentovým klíčem na předepsanou hodnotu dle návodu AL-KO.• Kontrola indikátoru před jízdou: Před každým rozjezdem se pohledem ujistěte, že zelený terčík bezpečnostního ukazatele je zcela vysunutý v poloze správného uzamčení na kouli ISO 50.• Mazání a péče: Kulovou dutinu tažné spojky pravidelně promazávejte vhodným plastickým mazivem pro snížení tření a opotřebení čepu (neplatí při použití stabilizačních třecích segmentů AKS).
